Fondamentaux du Solaire
Maîtrisez les concepts électrotechniques avancés (Architecture Stockage, Conversion DC/AC, Topologies MPPT) requis pour le dimensionnement de parcs solaires industriels.
01 Ingénierie du Stockage Électrochimique
Le stockage n'est pas qu'une réserve d'énergie ; c'est le composant le plus sensible aux défaillances thermiques et chimiques (OPEX). Le dimensionnement d'un parc de batteries exige une compréhension approfondie de la Loi de Peukert, du DOD (Depth of Discharge) et du SOH (State of Health).

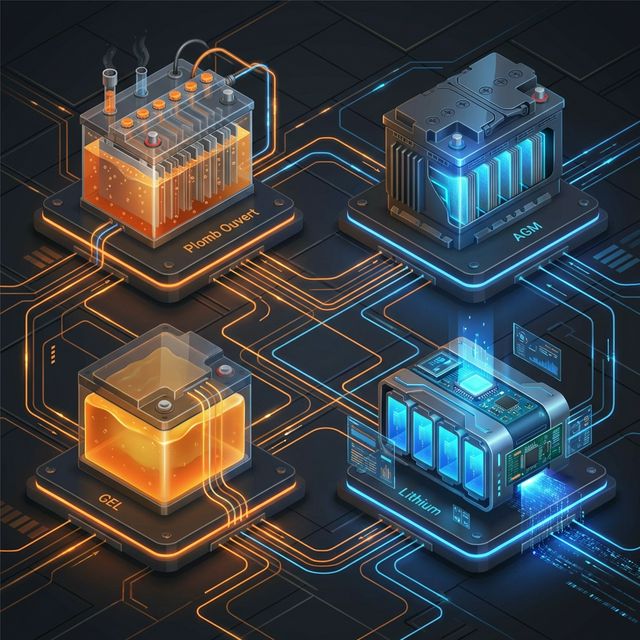

Évolution des Chimies
Les parcs solaires autonomes exigent des chimies capables de cycles profonds. Le Standard industriel évolue du plomb à recombinaison de gaz (VRLA) vers le Lithium Fer Phosphate (LiFePO4) géré par microprocesseur.
La Contrainte de Peukert
La capacité nominale d'une batterie au Plomb (ex: 200Ah) n'est valide qu'à un régime
de décharge précis (C10 ou C20). Si le courant d'appel est trop fort, l'effet
Peukert réduit drastiquement la capacité extraite disponible. Formule:
C_p = I^k * t où k ~ 1.25 pour le plomb. Le
Lithium annule cette contrainte (k ≈ 1.05).
OPzV (GEL Tubulaire)
Électrolyte gélifié, plaques tubulaires positives. Exempt de stratification de l'acide. Design industriel lourd prévu pour le cyclage, résistant aux décharges lentes et profondes sans sulfatation irréversible rapide.
LiFePO4 + BMS Intégré
Chimie extrêmement stable (aucun risque d'emballement thermique toxique). Chaque rack intègre un BMS (Battery Management System) communiquant en CANbus pour l'équilibrage actif des cellules isolées.

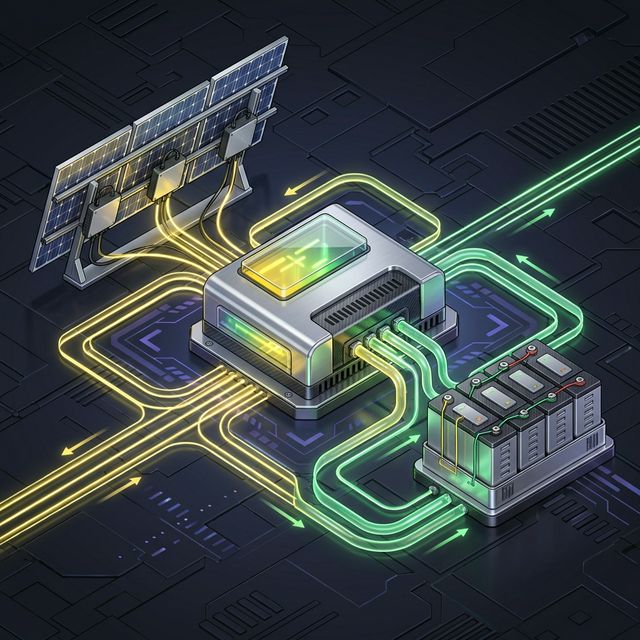

02 Conversion DC/DC & Topologies MPPT
Le régulateur de charge n'est pas un simple interrupteur ; les modèles modernes sont des convertisseurs statiques intégrant des algorithmes de suivi du point de puissance maximale.
L'Algorithme "Perturb & Observe"
Contrairement au PWM qui abaisse basiquement la tension du panneau (causant ~30% de pertes Vmp vs Vbat), l'algorithme MPPT (Maximum Power Point Tracking) est un convertisseur BUCK de précision.
Il ajuste la charge à une fréquence de plusieurs kHz, calculant en temps réel
(dI/dV) = -(I/V) pour localiser le point exact où
Vmpp × Impp = Pmax sous n'importe quelle irradiation.
| Paramètre Analysé | Technologie PWM | Technologie MPPT |
|---|---|---|
| Tension Entrée (Voc tolérée) | Limitée (~ 22V pour système 12V) | Très haute (Jusqu'à 150V - 250V via mise en série) |
| Efficacité Conversion DC | ≈ 75% (écrêtage de la puissance) | 98.5% à 99% (Topologie Buck Step-down) |
| Câblage PV | Hauts courants (Grosses sections mm²) | Hautes tensions (Petites sections mm², moins de pertes) |
03 Conversion Inverter : La Synthèse AC
La conversion du courant continu (DC) des batteries vers le réseau Alternatif (AC 230V / 50Hz) est la pièce maîtresse du front-end d'un système autonome ou secouru.
Tolérance aux transitoires
Un onduleur de qualité (ex: Victron MultiPlus, SMA SunnyIsland) utilise un transformateur toroïdal basse fréquence. Cela lui confère une capacité de surcharge massive (ex: 200% de Pnominale pendant 3 sec) nécessaire à l'amorçage des moteurs asynchrones (frigos, pompes).
THD (Distorsion Harmonique)
L'appellation "Pur Sinus" implique que l'onduleur génère un signal d'une perfection mathématique. Un indicateur critique est le THD < 3%. Un signal "Pseudo-Sinus" (quasi-carré, THD > 10%) provoquera la surchauffe et la destruction des cartes électroniques sensibles.
Formule d'Ingénierie: Section Optimale de Câblage
Le bilan thermique (Effet Joule) et la chute de tension doivent être maîtrisés sous 3% max en basse tension DC. Le calcul strict est de rigueur :
- ρ (Résistivité) : 0.017 Ω.mm²/m pour le Cuivre.
- L : Longueur du cheminé de câble (aller simple).
- I : Courant nominal maximum attendu.
- V_chute : Tolérance de chute de tension (ex: 0.36V pour un système 12V à 3%).
