Formation Hybride CP
Maîtrisez les concepts avancés de cette formation.
Le système Solaire Hybride représente l'achèvement ultime de l'ingénierie photovoltaïque. Il fusionne l'indépendance totale d'un système isolé (`Off-Grid`) avec la puissance infinie et la sécurité d'un réseau public (`On-Grid`).
Cette Masterclass aborde l'architecture mécatronique d'un onduleur hybride intelligent, la gestion algorithmique des parcs de batteries Lithium-Ion (BMS), et la physique des nouvelles cellules ultra-performantes (PERC Bifacial).
---
01 Module 1 : Ingénierie des Cellules Photovoltaïques Premium
Pour alimenter un onduleur hybride de très forte puissance (ex: 10 kW), la tôle photovoltaïque doit arracher le maximum d'électrons sur une surface réduite.

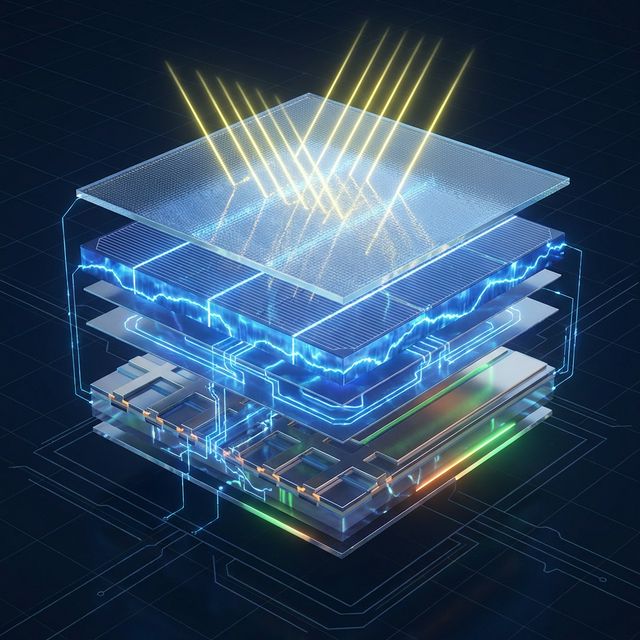

1.1 La Cellule "PERC" (Passivated Emitter Rear Cell)
C'est la révolution de la décennie. Une cellule standard laisse passer une fraction de la lumière (infrarouges) à travers elle, perdant cette énergie à jamais sous forme de chaleur. La cellule `PERC` intègre un miroir passif sur sa face arrière (Rear Cell).
La lumière qui la traverse "rebondit" sur ce miroir et frappe le silicium une seconde fois par l'arrière. Gain direct : $+2\%$ de rendement absolu.
1.2 "Bifacial" et Architecture "Half-Cut"
- Bifacial : Le dos du panneau est transparent. Il capte l'Albédo (la lumière réfléchie par le sol clair ou le sable) avec sa face arrière, boostant la production jusqu'à `+20%`.
- Half-Cut (Demi-Cellule) : Couper une cellule en deux divise par deux le courant la traversant. Selon la Loi de Joule ($P = R.I^2$), diviser le courant par $2$ divise les pertes par échauffement par $4$. Le panneau chauffe moins et produit plus.
---
02 Module 2 : L'Onduleur Hybride Intelligent
Un onduleur ON-GRID s'éteint s'il n'y a plus de réseau (sécurité anti-ilotage). Un onduleur OFF-GRID s'éteint si les batteries sont vides.
L'Onduleur Hybride (ex: Deye 10K, Sunsynk) ne s'éteint jamais. Il est le chef d'orchestre absolu de trois flux d'énergie en temps réel.

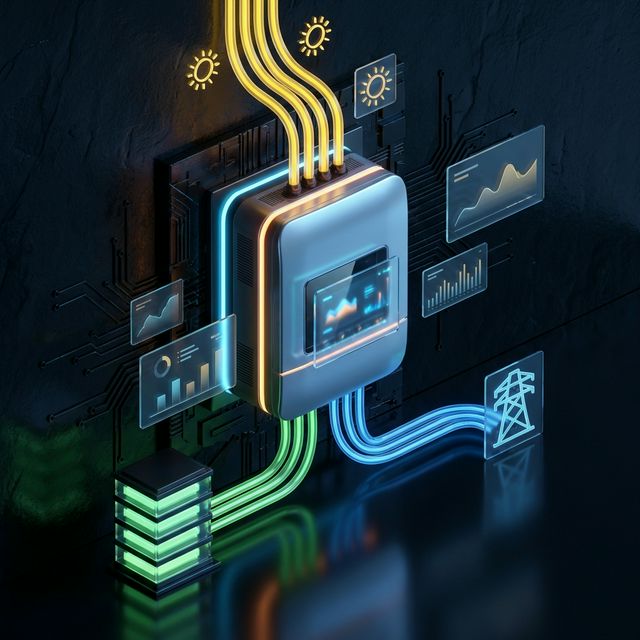

La Matrice AC/DC Coupling
1. Le Cerveau (L'Onduleur Central) : Il gère prioritairement la charge de la maison avec l'énergie Solaire (Jaune).
2. Si le Soleil manque (Nuage) : Il ne coupe pas. Il "pompe" instantanément les Watts manquants dans la Batterie Lithium (Vert) pour faire l'appoint, sans que la maison ne s'en aperçoive.
3. Si la Batterie est vide : Il sollicite le Réseau Public (Bleu) sans aucune coupure (Temps de bascule $< 10 ms$, agissant comme un gigantesque onduleur UPS).
---
03 Module 3 : Le Cerveau du Stockage : Le "BMS" Lithium-Ion
Oubliez les batteries au Plomb Acide (GEL / AGM). L'hybride moderne repose sur le `Lithium Fer Phosphate (LiFePO4)`. Ce métal permet des décharges violentes ($90\%$ de profondeur ou "DOD") et dure jusqu'à 6000 Cycles ($+15 ans$).

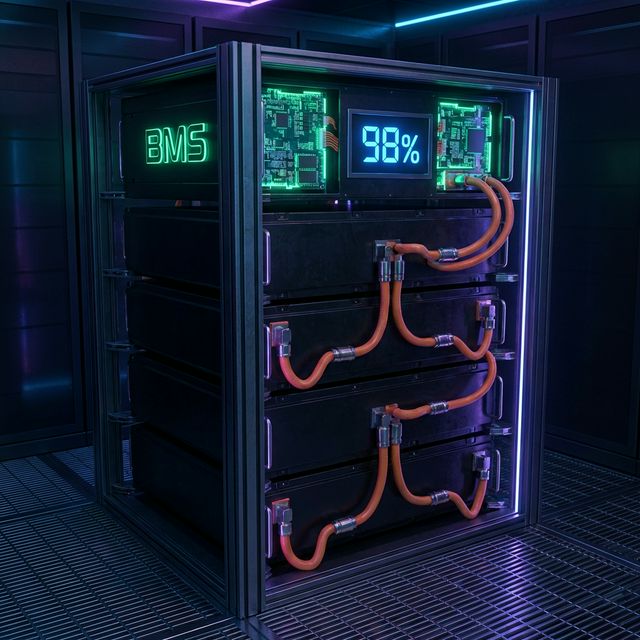

Le Rôle Vital du "BMS" (Battery Management System)
Le Lithium est instable s'il est mal géré. Le BMS est une carte mère informatique greffée sur le Pack Batterie. Il agit comme un pare-feu de sécurité absolue :
- Équilibrage Actif (Active Balancing) : Si la cellule centrale du pack chauffe plus vite, le BMS ralentit sa charge et dévie le courant vers les cellules plus fraîches.
- Communication CAN bus : Les batteries Lithium ne se connectent plus "à l'aveugle". Un câble RJ45 les relie à l'Onduleur Hybride. Le BMS "parle" à l'onduleur 100 fois par seconde : "Je suis à 98%, ralentis ta charge à 5 ampères ou je me déconnecte".
---
04 Module 4 : Dimensionnement de Puissance Triple
L'ingénierie d'un système hybride est complexe car il faut équilibrer trois puissances indépendantes mais interconnectées.
| Contrainte Mécatronique | Paramètre d'Ingénierie | Protection / Section (Cuivre) |
|---|---|---|
| Réseau Solaire (DC) | Tension MPP Extrême (jusqu'à `1000V` crête) | Parafoudre de Type 2 spécifique photovoltaïque ($I_n = 5kA$) pour l'Arc-Flash Infrarouge. |
| Réseau Batterie (DC) | Courant Titanien (Low Voltage `48V` $\rightarrow$ Ampérage `>125A`) | Câble colossal ($> 25 mm^2$ ou $35 mm^2$) + Fusible Mégawatt de type NH ou NH00. |
| Output EPS (AC) Secours | Chute de Tension Triphasée (Tolérance $<3\%$) | Disjoncteurs Courbe C lents pour encaisser l'Appel de Courant (In-Rush) de la pompe de piscine. |
> DANGER : La Règle des Vmpp
> L'onduleur a toujours une plage MPPT. Si l'on met trop de panneaux en série (ex: 20 panneaux $\times 45V_{Voc} = 900V$), et que la température chute à $-5°C$, la tension bondit de $+10\%$ par effet de froid. L'onduleur explose ($>1000V$). Toujours calculer la Correction de Température ($K=1.1$).
05 Conclusion de la Masterclass
L'Hybridation est l'avenir inexorable du réseau électrique mondial (micro-grids algorithmiques). Elle gomme les deux défauts majeurs du Solaire : son instabilité météo, et sa coupure nocturne. L'association d'une cellule PERC sur-puissante, d'un onduleur chef-d'orchestre, et d'un rack de mémoire énergétique (Lithium BMS) offre une souveraineté énergétique totale à l'industrie et au résidentiel premium.
